Description et caractéristiques

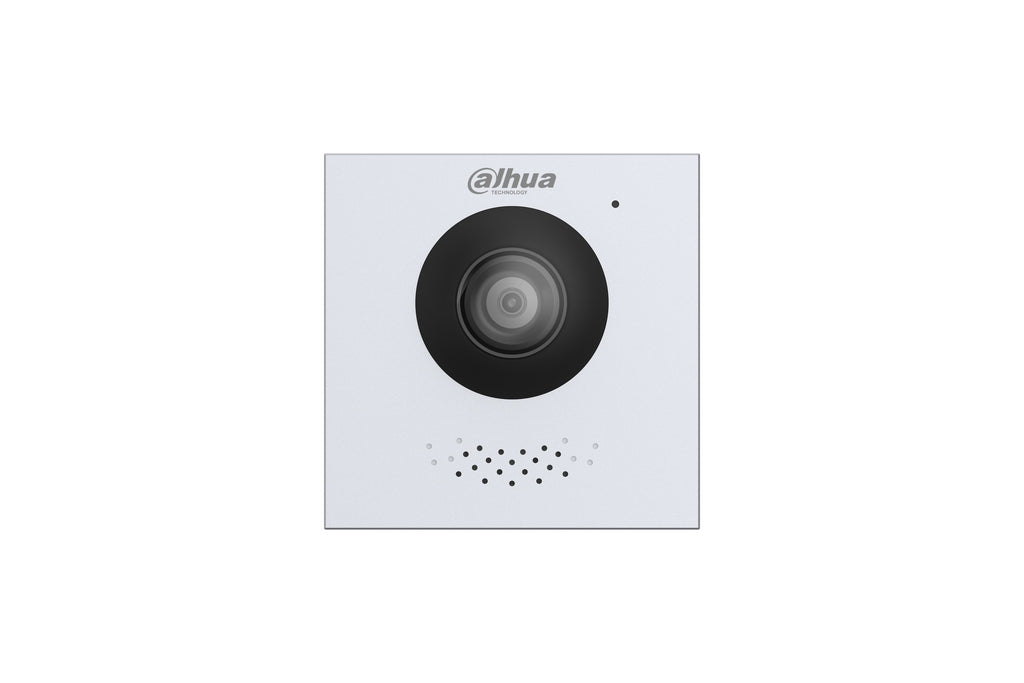

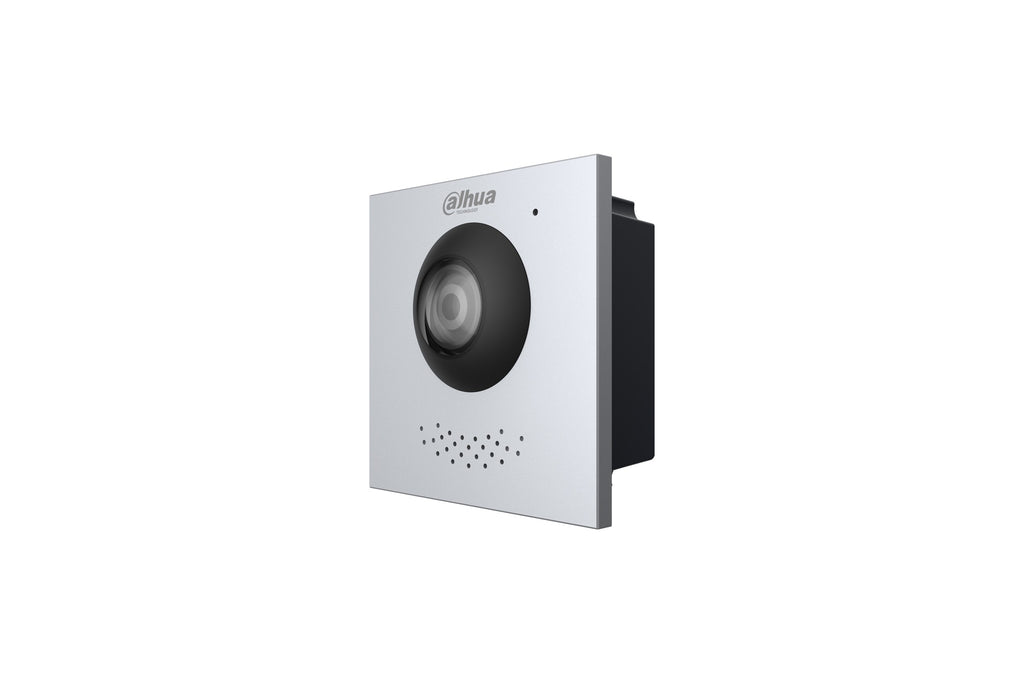

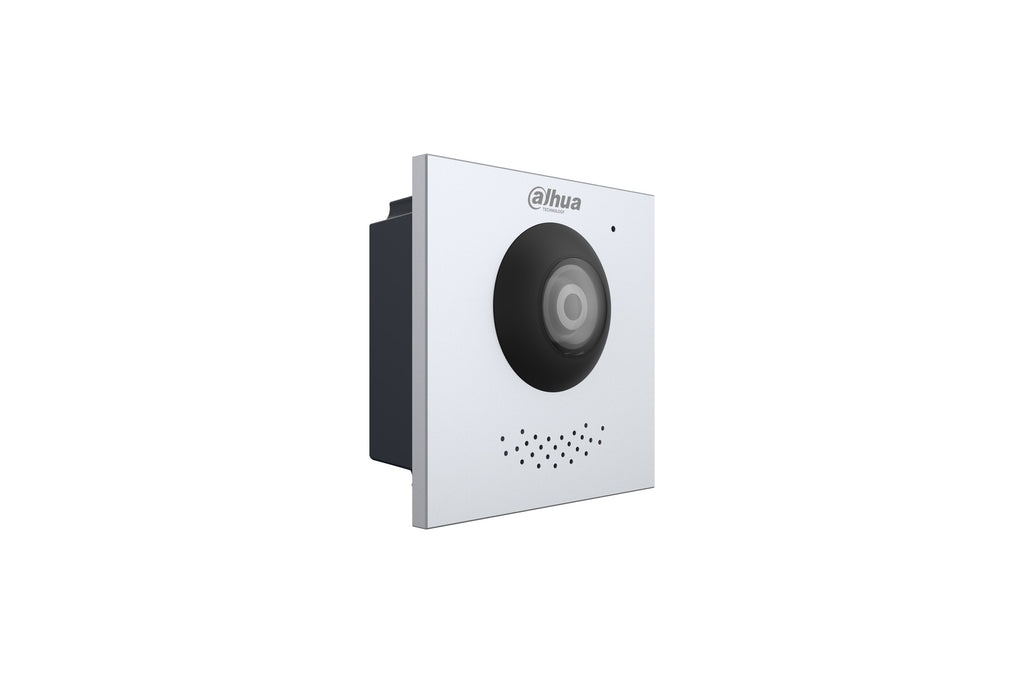

Module caméra fisheye 2 MP pour platine modulaire Dahua : 168,6° à l'horizontale, WDR 120 dB, aluminium IP65/IK07 en 100 × 100 mm.
Devant une porte d'immeuble, le visiteur se tient à cinquante centimètres de la platine, parfois sur le côté. Un objectif classique le coupe. Le VTO4202F-P-S3 monte un fisheye à 168,6° à l'horizontale et 87,1° à la verticale : le palier entier tient dans l'image, y compris ce qui est posé au sol. Le WDR de 120 dB rattrape le contre-jour d'une porte vitrée, et la compensation infrarouge automatique prend le relais la nuit. Format carré de 100 × 100 mm, pour s'aligner avec les autres modules de la platine.
Les points qui comptent
- Objectif fisheye : 168,6° (H) × 87,1° (V) × 176,7° (D) sur capteur 1/2,9" CMOS 2 MP — on voit le palier, pas seulement un visage
- WDR 120 dB et réduction de bruit 3D : lisible à contre-jour devant une porte vitrée, et propre en basse lumière
- Trois alimentations possibles : switch 2 fils Dahua (50 m maximum), 48 V CC 1 A, ou PoE 802.3af/at
- Carte microSD jusqu'à 256 Go : la platine peut enregistrer elle-même les messages vidéo quand personne ne répond
- ONVIF et SIP (avec RTSP, RTP, P2P, UPnP) : le flux peut être repris par un enregistreur ou une installation d'interphonie tierce
- Boîtier aluminium IP65/IK07, −30 à +60 °C, 100 × 100 × 49,4 mm pour 430 g, encastré ou en saillie
À savoir avant de commander
- C'est un module, pas une platine complète. Dahua le classe dans ses platines d'appartement modulaires : les boutons d'appel, le clavier ou le lecteur sont d'autres modules, et le constructeur ne publie pas le nombre de boutons d'appel pour cette référence.
- Le seul mode d'ouverture publié est l'ouverture à distance. Dahua annonce une capacité de 3 000 cartes mais ne liste aucun lecteur de badge intégré sur ce module : sans module de lecture, pas de badge et pas de code.
- Dahua ne donne aucune caractéristique électrique de la sortie gâche : la fiche mentionne un port de commande de serrure, sans type de contact, sans tension ni courant admissibles. À confronter à la gâche ou à la ventouse retenue.
- La liaison 2 fils est limitée à 50 m d'après Dahua, et l'adaptateur secteur est noté en option : c'est au PoE ou au switch 2 fils de fournir l'énergie.
- Dahua ne nomme pas l'application sur la page produit, et ne publie ni le nombre de moniteurs intérieurs raccordables, ni le nombre de modules chaînables.
Caractéristiques techniques
| Type | Module caméra pour platine d'appartement modulaire 2 fils IP |
|---|---|
| Capteur | 1/2,9" CMOS 2 MP, objectif fisheye |
| Angle de vue | 168,6° (H) × 87,1° (V) × 176,7° (D) |
| WDR / réduction de bruit | 120 dB / 3D NR |
| Éclairage | Compensation infrarouge automatique — jour/nuit auto (ICR), couleur ou noir et blanc |
| Vidéo | H.265 / H.264 — flux principal 720p, WVGA, D1, CIF ; flux secondaire 1080p, WVGA, D1, QVGA, CIF |
| Débit / cadence | 256 Kbps à 8 Mbps — 25 i/s |
| Audio | G.711a, G.711u, PCM — 1 entrée, haut-parleur intégré, bidirectionnel, suppression d'écho, 16 kHz / 16 bits |
| Ouverture | À distance — capacité 3 000 cartes (aucun lecteur intégré listé) |
| Entrées / sorties | 1 commande de gâche, 1 bouton de sortie, 1 contact de porte, 1 sortie d'alarme, 1 RS-485, autoprotection |
| Sortie d'alimentation | 1 port, 12 V / 600 mA |
| Alimentation | Switch 2 fils Dahua (50 m max), 48 V CC 1 A, ou PoE 802.3af/at — adaptateur en option |
| Consommation | Veille ≤ 4 W / fonctionnement ≤ 5 W |
| Réseau | 1 RJ-45 10/100 Mbps — UDP, TCP, IPv4, DNS, RTSP, UPnP, SIP, P2P, RTP |
| Interopérabilité | ONVIF, CGI, configuration par navigateur |
| Stockage | Carte microSD jusqu'à 256 Go |
| Indices | IP65, IK07 |
| Matériau / coloris | Aluminium, argent |
| Montage | Encastré ou en saillie (boîtiers et casquette en option) |
| Température / humidité | −30 à +60 °C / 10 à 90 % HR sans condensation |
| Altitude | 0 à 3 000 m |
| Dimensions / poids | 100 × 100 × 49,4 mm / 430 g |
| Certification | CE |
