Description et caractéristiques
Le kit 4 MP à optique carrée déportée : 35 mm de côté à encastrer, l'électronique ailleurs, et 101° de champ en 2,8 mm.

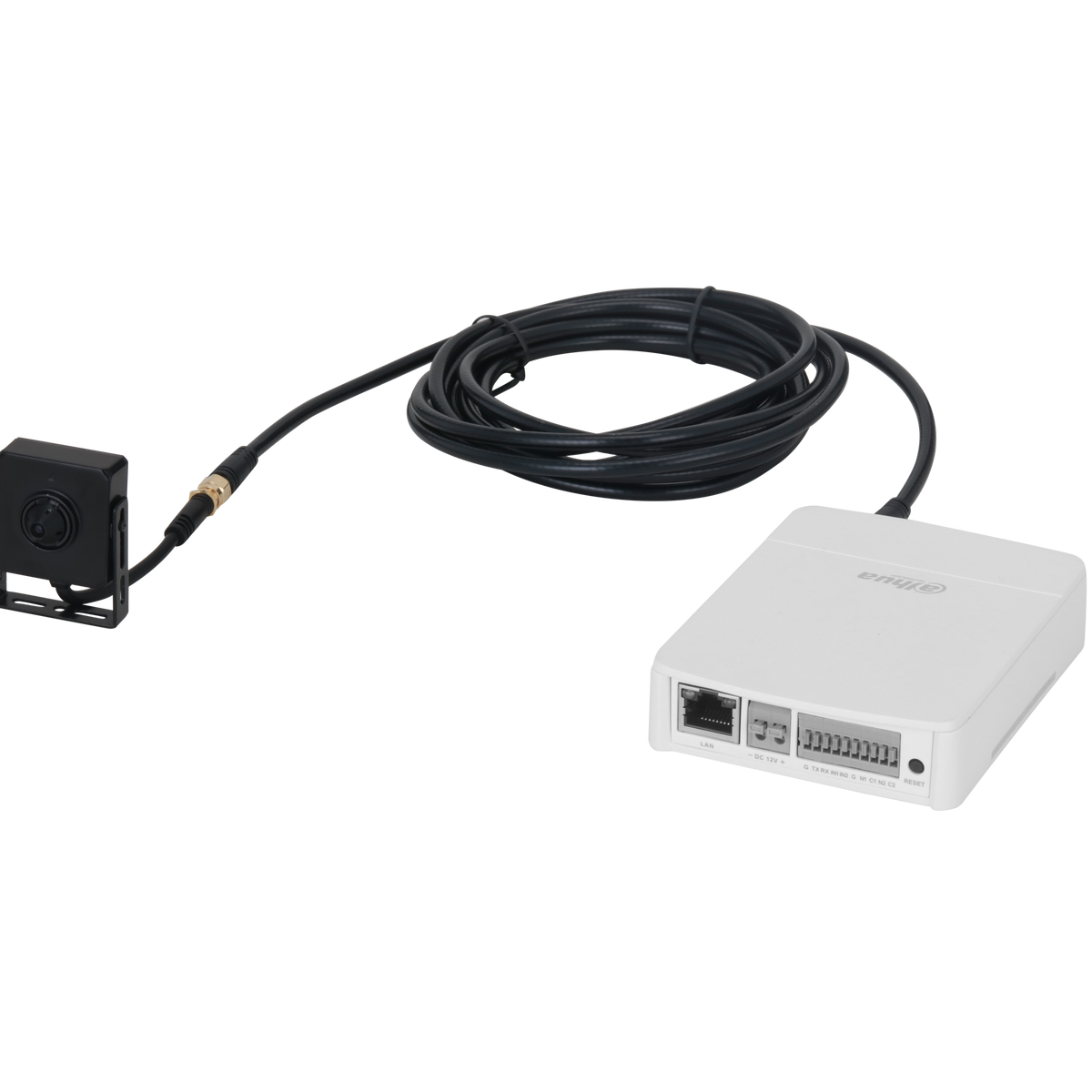

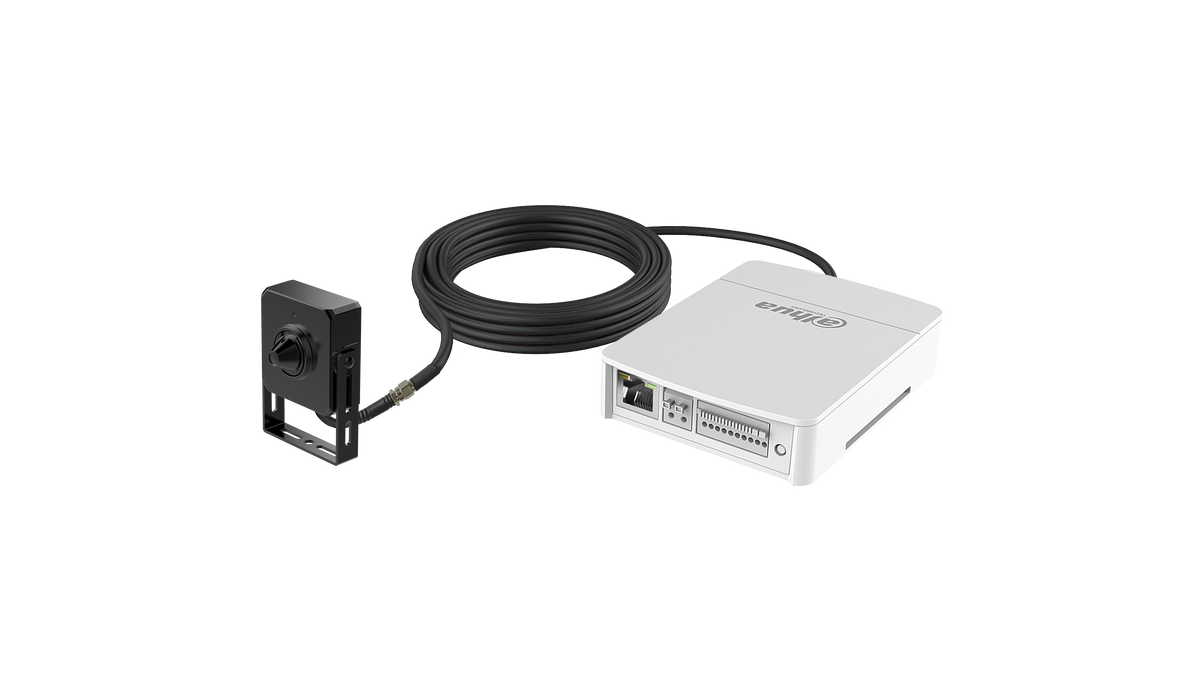

Une platine d'interphone, un bandeau de meuble, un plafond technique : des endroits où il faut filmer sans qu'un boîtier ne dépasse. Ce kit sépare l'optique de l'électronique : le module L4 mesure 35 × 35 × 26,7 mm et se fixe à plat, le boîtier qui porte la carte microSD et les borniers se place à part. Le champ de 101° couvre un sas ou une zone de caisse, les 120 dB de WDR gardent un visage lisible devant une porte vitrée, et l'ensemble ne pèse que 210 g.
Les points qui comptent
- Module optique carré de 35 mm : s'intègre à plat dans une platine ou un bandeau, sans dôme ni casquette visible
- Électronique déportée : la carte microSD, le réseau et les borniers d'alarme sont sur un boîtier séparé de 110 × 83 × 24 mm
- 101° à l'horizontale en 2,8 mm : un sas, une caisse ou un couloir dans un seul cadre
- 120 dB de WDR : tient le contre-jour d'une entrée vitrée, là où une caméra d'entrée de gamme sature
- Détection de visage avec extraction d'attributs et protection périmétrique : l'analyse est embarquée, pas sur un serveur
- 4,8 W au maximum en PoE : une consommation très faible, aucun souci de budget PoE même sur un petit switch
À savoir avant de commander
- Référence en fin de vie. Dahua affiche un marqueur « EOL » sur la référence IPC-HUM8441-E1-L4 et la classe en « Discontinued Products », sans date de fin de vie publiée. Pensez-y si vous comptez étendre l'installation plus tard, ou si vous avez besoin d'un modèle identique en remplacement dans quelques années.
- Ouverture F2.0 et aucun éclairage infrarouge. La sensibilité annoncée est de 0,005 lux en couleur : c'est une caméra pour local éclairé, pas pour le noir. Dans l'obscurité complète, il n'y a pas d'image.
- Dahua ne publie pas d'indice IP pour ce module L4. Aucune étanchéité n'est déclarée : usage intérieur ou encastrement protégé uniquement.
- Objectif fixe 2,8 mm. Pas de zoom, pas de réglage à distance : le cadrage est définitif à la pose, et il faut rouvrir l'encastrement pour le modifier.
- microSD limitée à 256 Go, et pas d'AcuPick sur cette génération. La recherche par intelligence artificielle dans les enregistrements appartient à la génération S3 de la même famille : ici, on a la détection de visage et la périmétrie, pas la recherche AcuPick.
- La discrétion ne dispense pas d'informer. Une optique encastrée reste un dispositif de vidéosurveillance : l'information des personnes filmées et la signalétique restent obligatoires.
Caractéristiques techniques
| Type | Kit caméra IP 4 MP à module optique déporté (pinhole), WizMind |
|---|---|
| Capteur | CMOS 1/2,7" Starlight à balayage progressif |
| Résolution | Flux principal 2688 × 1520 à 25/30 im/s ; flux secondaire 704 × 576 ou 704 × 480 ; troisième flux 1920 × 1080 |
| Objectif | 2,8 mm fixe, monture M12, ouverture maximale F2.0 |
| Champ de vision | 101° à l'horizontale, 57° à la verticale, 115° en diagonale |
| Distance minimale de mise au point | 0,80 m |
| Sensibilité | 0,005 lux en couleur et 0,0005 lux en noir et blanc (F2.0, 30 IRE) |
| Éclairage d'appoint | Aucun : pas d'infrarouge ni de lumière blanche |
| WDR | 120 dB ; BLC et HLC |
| Analyse d'image | Protection périmétrique (intrusion, franchissement de ligne, déplacement rapide, maraudage, regroupement, stationnement), objet abandonné ou disparu, détection de visage avec extraction d'attributs, recherche intelligente avec enregistreur compatible |
| Audio | 1 entrée et 1 sortie audio (jack 3,5 mm) |
| Alarme | 2 entrées (3 à 5 V continu), 2 sorties relais (1 000 mA sous 30 V continu ou 500 mA sous 50 V) |
| Compression vidéo | H.265, H.264, H.264H, H.264B ; MJPEG sur le flux secondaire ; Smart H.265+ et Smart H.264+ |
| Réseau | RJ-45 10/100 Base-T, ONVIF Profile S, G et T, CGI, P2P |
| Stockage local | microSD jusqu'à 256 Go, plus FTP, SFTP et NAS |
| Alimentation | 12 V continu ou PoE IEEE 802.3af |
| Consommation | 2,4 W en 12 V et 3 W en PoE au repos ; 3,9 W et 4,8 W au maximum (analyse et WDR actifs) |
| Indice de protection | Non publié par Dahua pour le module L4 |
| Température / humidité | −40 à +60 °C / ≤ 95 % |
| Dimensions / poids | Boîtier 110 × 83 × 24 mm ; module optique 35 × 35 × 26,7 mm ; 210 g net |
| Certifications | CE-LVD (EN 62368-1), CE-EMC (directive 2014/30/UE), FCC Part 15 Subpart B |
