Description et caractéristiques
Trente-deux voies sans ports PoE, 256 Mbps dans les deux sens, deux prises réseau gigabit et une sortie eSATA pour prolonger l'archivage.

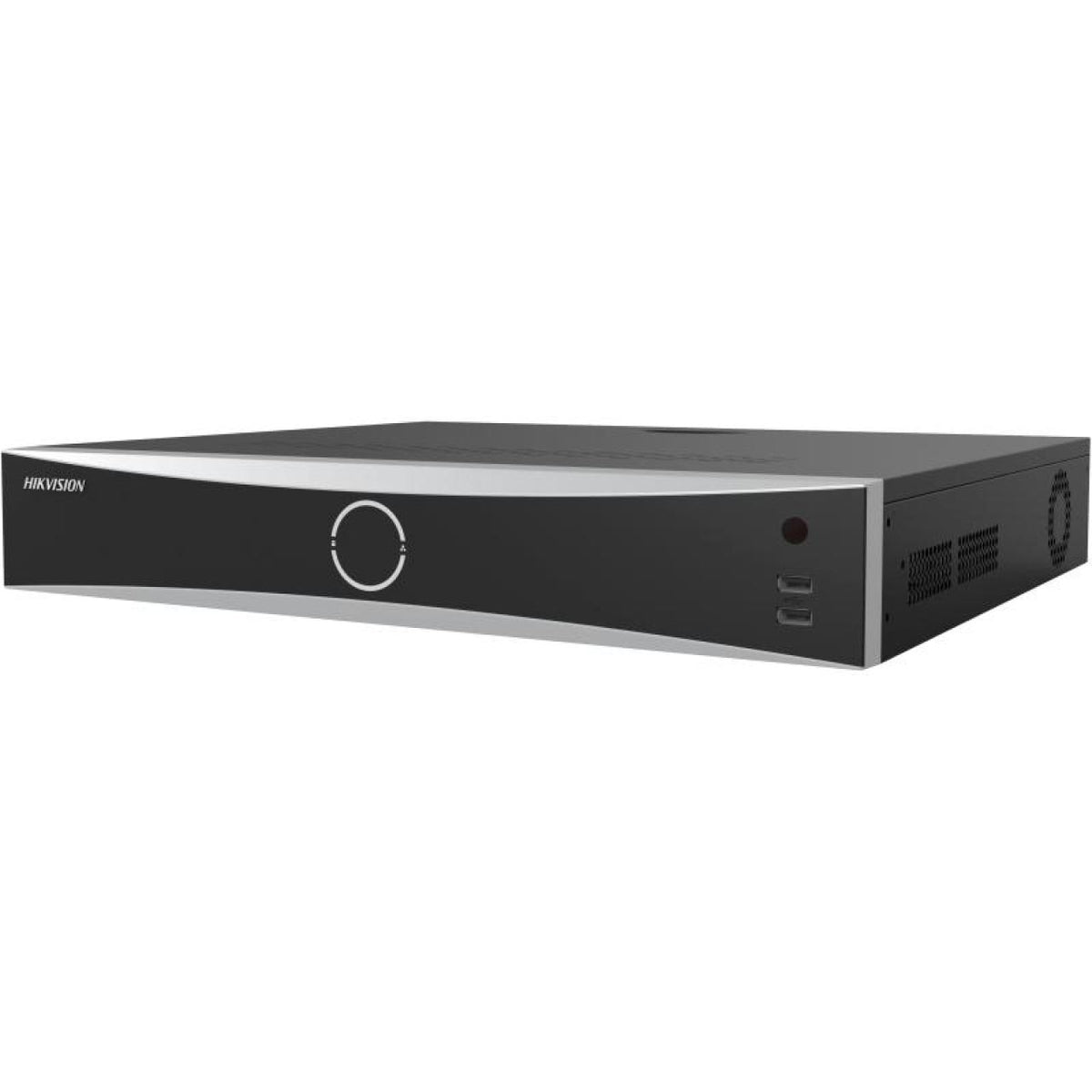

Un site tertiaire de trente-deux caméras où le réseau est déjà structuré en VLAN et où les switches PoE sont gérés par l'informatique. Le DS-7732NXI-I4/S(E) collecte tout par le réseau, avec deux ports gigabit permettant de séparer le flux caméras du reste. Les 256 Mbps symétriques laissent enregistrer trente-deux caméras 4 MP tout en servant plusieurs postes de consultation. Les 16 entrées et 9 sorties d'alarme permettent de câbler contacts de porte et sirènes sans boîtier d'entrées-sorties séparé.
Les points qui comptent
- 32 voies IP, 256 Mbps entrants et 256 Mbps sortants : débit symétrique, enregistrement et consultation ne se gênent pas
- Deux ports réseau gigabit : réseau caméras et réseau d'exploitation séparés, ou lien de secours
- Quatre baies SATA plus une sortie eSATA : stockage interne et extension externe sur la même machine
- Entrées jusqu'à 32 MP sur 4 voies : caméras panoramiques et multi-capteurs raccordées au débit natif
- Trois sorties vidéo : HDMI 1 jusqu'en 4K 60 Hz, HDMI 2 1080p et VGA 1080p : HDMI 1 et VGA en simultané, HDMI 2 en affichage indépendant
- 16 entrées et 9 sorties d'alarme, 2 × RS-485 et 1 × RS-232 : intégration directe avec une centrale d'alarme ou un automate
À savoir avant de commander
- Les disques ne sont pas fournis, et la capacité maximale est de 14 To par disque sur cette référence. C'est moins que les 16 ou 20 To d'autres modèles de la gamme : vérifiez avant d'acheter les disques.
- Aucun port PoE. Trente-deux caméras à alimenter, et rien pour le faire depuis l'enregistreur : il faut un ou plusieurs switches PoE, choisis sur leur budget de puissance total. Le DS-7732NXI-I4/16P/S(E) est la version à seize ports PoE et 200 W.
- Quatre voies d'analyse pour trente-deux voies d'enregistrement. La protection périmétrique calculée par l'enregistreur s'arrête à 4 voies en 2 MP et 12 règles, la comparaison de visages à 8 voies, la capture de visages à 4 voies. Au-delà, l'intelligence doit venir des caméras AcuSense.
- La lecture de plaques et le comptage de personnes viennent des caméras. L'enregistreur ne les calcule pas.
- Caméras ONVIF tierces : fonctions réduites. Enregistrement et visualisation oui, remontée d'événements intelligents non.
Caractéristiques techniques
| Voies IP | 32 (jusqu'à 4 voies en 32 ou 24 MP) |
|---|---|
| Bande passante entrante / sortante | 256 Mbps / 256 Mbps |
| Résolution d'enregistrement maximale | 32 MP |
| Compression | H.265+, H.265, H.264+, H.264 |
| Décodage | 32 voies en 1080p sans IA, 20 voies en 1080p avec l'IA du NVR (30 ips) |
| Sortie HDMI 1 | jusqu'à 4K 3840 × 2160 à 60 Hz, aussi 2K et 1080p à 60 Hz |
| Sortie HDMI 2 | 1920 × 1080 à 60 Hz |
| Sortie VGA | 1920 × 1080 à 60 Hz |
| Affichage | HDMI 1 et VGA simultanées ; HDMI 2 et VGA indépendantes |
| Sortie CVBS | 1 voie BNC (PAL 704 × 576, NTSC 704 × 480) |
| Ports PoE | Aucun — switch PoE séparé nécessaire |
| Interfaces réseau | 2 × RJ-45 10/100/1000 Mbps auto-adaptatifs |
| Connexions distantes | 128 |
| Baies disque | 4 × SATA, jusqu'à 14 To par disque ; 1 × eSATA |
| Audio | 1 sortie (RCA, 1 kΩ), 1 voie bidirectionnelle (RCA, 2,0 Vcc) ; G.711, G.722, G.726, AAC, MP2L2, PCM |
| Entrées / sorties alarme | 16 / 9 ; Ctrl 12 V (0,5 A) piloté par la sortie 9 ; sortie 12 V 1 A |
| Liaisons série | 2 × RS-485 (semi-duplex), 1 × RS-232 |
| USB | 2 × USB 2.0 en façade, 1 × USB 3.0 à l'arrière |
| Protection périmétrique par le NVR | 4 voies en 2 MP, 12 règles au total ; toutes les voies par la caméra |
| Reconnaissance de visages | Analyse de flux sur 4 voies, comparaison sur 8 voies |
| Bases de visages | 16 listes, 50 000 portraits (≤ 512 Ko l'unité, 1 Go au total) |
| Plaques (ANPR) et comptage de personnes | Par la caméra |
| Alimentation | 100–240 V alternatif, 50/60 Hz |
| Consommation | ≤ 30 W sans disque |
| Température de fonctionnement | −10 à +55 °C, 10 à 90 % HR |
| Dimensions / poids | 440 × 391 × 72 mm (rack 19 pouces, 1,5 U) / ≤ 3,6 kg sans disque |
