Description et caractéristiques

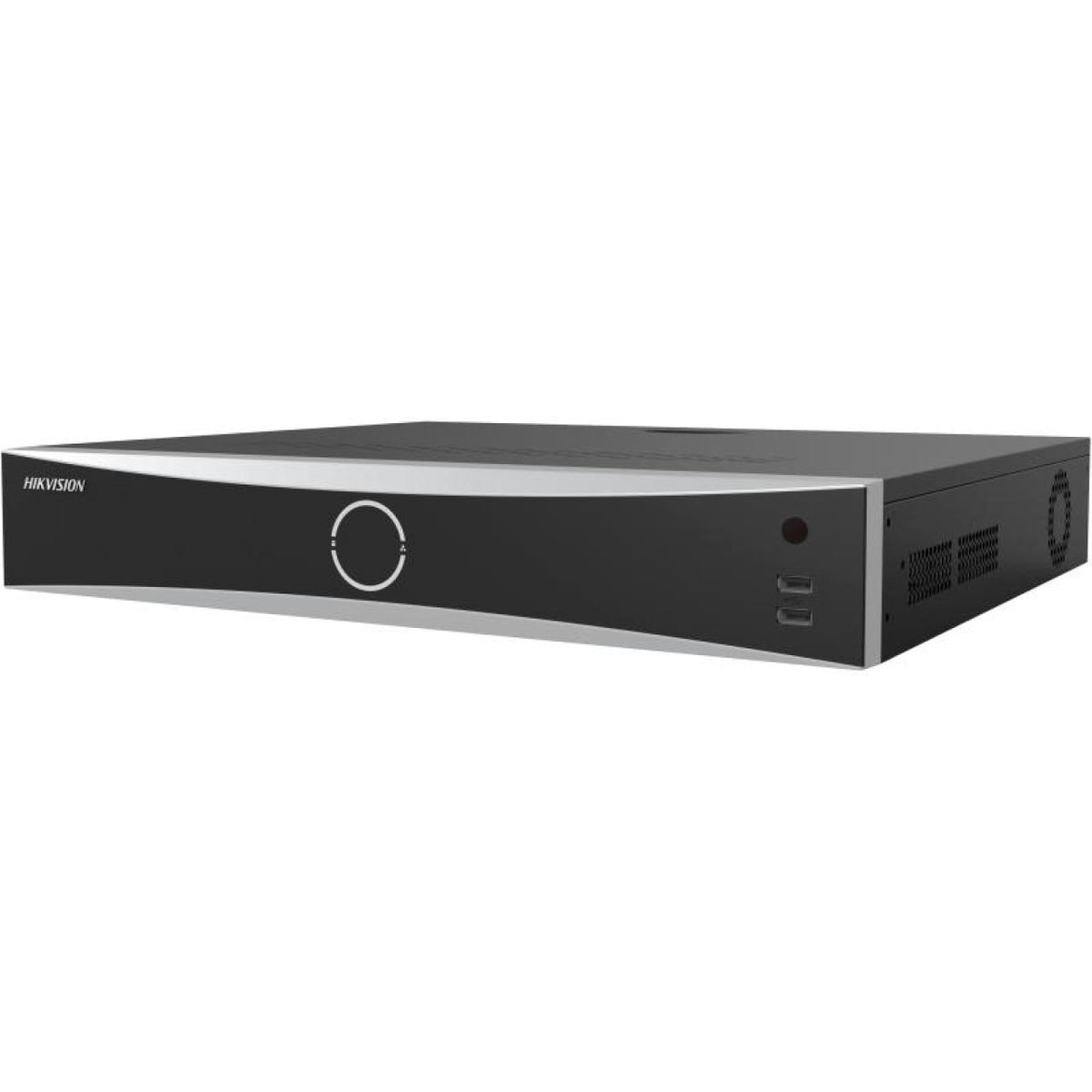

Trente-deux voies dont seize alimentées par l'enregistreur, 256 Mbps dans les deux sens, quatre baies disque et une sortie eSATA pour l'archivage.
Un site qui compte trente-deux caméras réparties entre un bâtiment principal et des annexes. Les seize caméras du bâtiment principal se branchent directement sur les ports PoE de l'enregistreur ; les seize autres arrivent par le réseau depuis des switches locaux. Les 256 Mbps entrants et 256 Mbps sortants sont symétriques : l'enregistrement de trente-deux caméras 4 MP n'empêche pas plusieurs postes de consulter en même temps. Les quatre baies et l'eSATA permettent de garder plusieurs mois d'images.
Les points qui comptent
- 32 voies IP, 256 Mbps entrants et 256 Mbps sortants : débit symétrique, trente-deux caméras 4 MP enregistrées sans pénaliser la consultation
- 16 ports PoE pour 200 W au total : la moitié des caméras alimentée par l'enregistreur, 12,5 W de budget chacune
- Quatre baies SATA jusqu'à 16 To, plus une sortie eSATA : 64 To bruts et un stockage externe raccordable
- Entrées jusqu'à 32 MP sur 4 voies : caméras panoramiques et multi-capteurs sans sous-échantillonnage
- Trois sorties vidéo : HDMI 1 4K, HDMI 2 4K et VGA 1080p, plus CVBS : HDMI 1 et VGA en simultané, HDMI 2 en affichage indépendant
- 16 entrées et 9 sorties d'alarme, 2 × RS-485 et 1 × RS-232 : contacts, centrale et automates câblés directement
À savoir avant de commander
- Les disques ne sont pas fournis. Quatre baies, 16 To maximum par baie.
- 32 voies mais 16 ports PoE. Les seize caméras supplémentaires ne seront pas alimentées par l'enregistreur : il faut un switch PoE séparé. C'est l'erreur de devis la plus fréquente sur cette référence, parce que le titre ne mentionne qu'un nombre de voies.
- 200 W pour seize ports, soit 12,5 W par caméra. Suffisant pour des caméras IR, limite pour seize ColorVu à lampe blanche. Au-delà du budget, les derniers ports coupent l'alimentation.
- Quatre voies d'analyse pour trente-deux voies d'enregistrement. La protection périmétrique calculée par l'enregistreur s'arrête à 4 voies en 2 MP et 12 règles, la comparaison de visages à 8 voies et la capture de visages à 4 voies. Le reste suppose des caméras AcuSense.
- Lecture de plaques et comptage de personnes par la caméra, fonctions réduites en ONVIF tiers. L'enregistreur ne calcule pas l'ANPR lui-même, et les caméras non Hikvision ne remontent pas les événements intelligents.
Caractéristiques techniques
| Voies IP | 32 (jusqu'à 4 voies en 32 ou 24 MP) |
|---|---|
| Bande passante entrante / sortante | 256 Mbps / 256 Mbps |
| Résolution d'enregistrement maximale | 32 MP |
| Compression | H.265+, H.265, H.264+, H.264 |
| Décodage | 32 voies en 1080p sans IA, 20 voies en 1080p avec l'IA du NVR (30 ips) |
| Lecture simultanée | 16 voies |
| Sortie HDMI 1 | 4K 3840 × 2160 à 30 Hz |
| Sortie HDMI 2 | 4K 3840 × 2160 à 30 Hz |
| Sortie VGA | 1920 × 1080 à 60 Hz |
| Affichage | HDMI 1 et VGA simultanées ; HDMI 2 et VGA indépendantes |
| Sortie CVBS | 1 voie BNC (PAL 704 × 576, NTSC 704 × 480) |
| Ports PoE | 16 × RJ-45 10/100 Mbps, IEEE 802.3af/at |
| Puissance PoE totale | ≤ 200 W |
| Interface réseau | 1 × RJ-45 10/100/1000 Mbps auto-adaptatif |
| Baies disque | 4 × SATA, jusqu'à 16 To par disque ; 1 × eSATA |
| Audio | 1 sortie (RCA), 1 voie bidirectionnelle (RCA) |
| Entrées / sorties alarme | 16 / 9 ; Ctrl 12 V (0,5 A) piloté par la sortie 9 ; sortie 12 V 1 A |
| Liaisons série | 2 × RS-485 (semi-duplex), 1 × RS-232 |
| USB | 2 × USB 2.0 en façade, 1 × USB 3.0 à l'arrière |
| Protection périmétrique par le NVR | 4 voies en 2 MP, 12 règles au total ; toutes les voies par la caméra |
| Reconnaissance de visages | Comparaison sur 8 voies, capture sur 4 voies (caméras jusqu'à 8 MP) |
| Bases de visages | 16 listes, 50 000 portraits (1 Go au total) |
| Détection de mouvement 2.0 | Toutes les voies |
| Plaques (ANPR) et comptage de personnes | Par la caméra |
| Alimentation | 100–240 V alternatif, 50/60 Hz |
| Consommation | ≤ 30 W sans disque et PoE coupé |
| Température de fonctionnement | −10 à +55 °C, 10 à 90 % HR |
| Dimensions / poids | 440 × 391 × 75 mm (1,5 U) / ≤ 3,6 kg sans disque |
