Description et caractéristiques

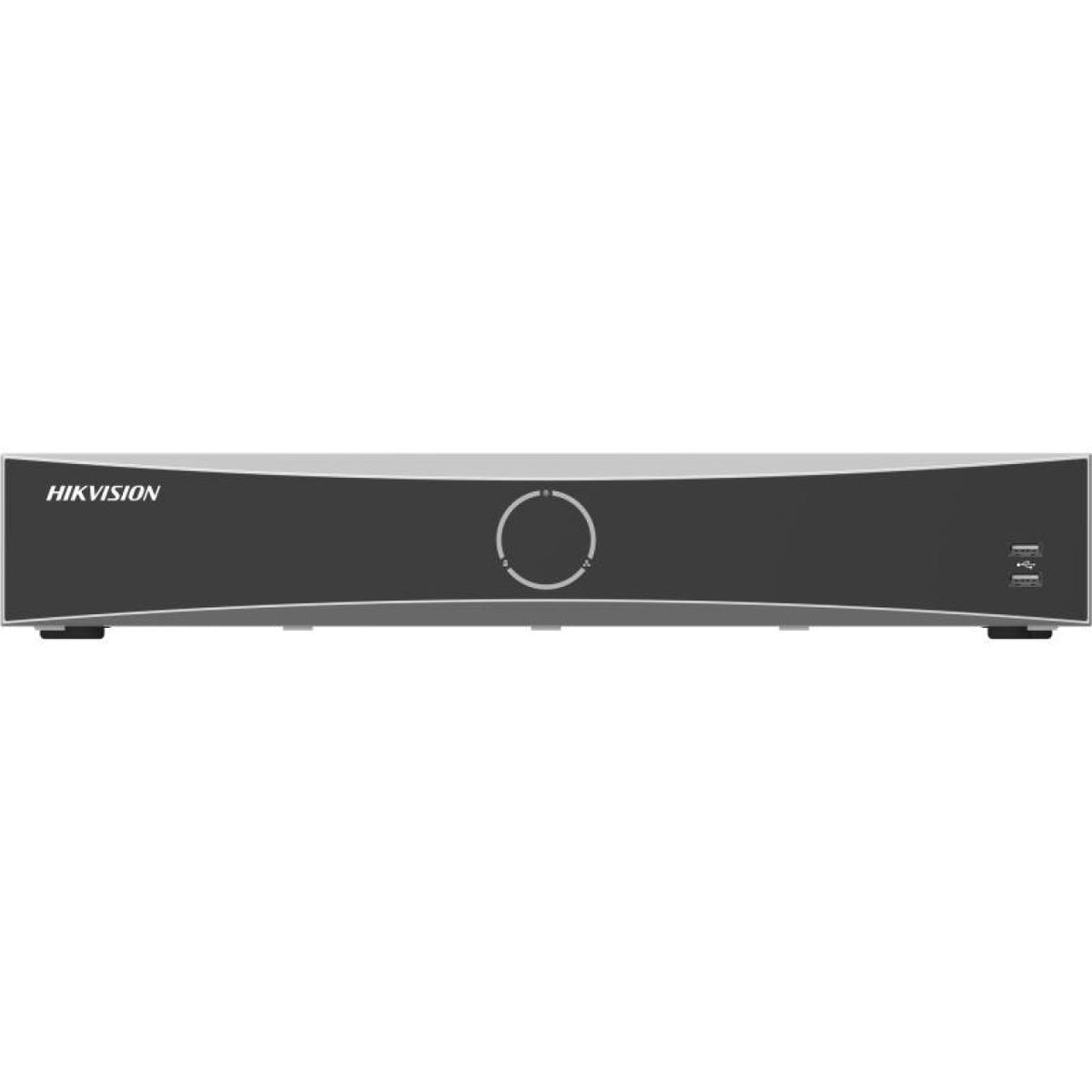

Seize ports PoE, 200 W disponibles et quatre baies disque dans un rack 1,5 U : l'enregistreur AcuSense pour un site qu'on garde plusieurs mois en archive.
Un entrepôt logistique où un litige se déclare parfois trois semaines après les faits. Avec deux baies disque, on efface avant d'avoir pu vérifier. Le DS-7716NXI-K4/16P(D) en accepte quatre, jusqu'à 16 To chacune, soit 64 To bruts : seize caméras 4 MP en H.265 tiennent plusieurs mois. Les seize caméras se branchent directement sur l'enregistreur, et ses 16 entrées d'alarme permettent de câbler les contacts de portes de quai pour déclencher un enregistrement sur événement.
Les points qui comptent
- 16 voies IP, 160 Mbps entrants et 160 Mbps sortants : seize caméras 4 MP en H.265 enregistrées au débit natif
- 16 ports PoE pour 200 W au total : 12,5 W par caméra, les seize caméras alimentées sans switch supplémentaire
- Quatre baies SATA jusqu'à 16 To par disque : 64 To bruts, la différence entre trois semaines et plusieurs mois d'archives
- 16 entrées et 4 sorties d'alarme, 2 × RS-485 et 1 × RS-232 : contacts de porte, centrale d'alarme et pilotage de caméras mobiles sur le même appareil
- Détection de mouvement 2.0 et protection périmétrique AcuSense : les alertes ne se déclenchent que sur une personne ou un véhicule
- HDMI 4K 30 Hz et VGA 1080p indépendantes : poste de surveillance et écran de supervision séparés
À savoir avant de commander
- Les disques ne sont pas fournis. Quatre baies, 16 To maximum par baie : c'est à vous de fixer la durée de conservation.
- 200 W de PoE sur seize ports, soit 12,5 W par caméra. Correct pour des caméras IR, limite pour seize ColorVu à lampe blanche à pleine puissance. Au-delà du budget, les derniers ports coupent : prévoyez un injecteur ou un switch PoE séparé pour ces caméras-là.
- L'analyse embarquée se limite à 2 voies. Reconnaissance personne/véhicule et protection périmétrique côté enregistreur : 2 voies en 4 MP. Sur les quatorze autres, la détection doit venir des caméras AcuSense. Un enregistreur « AcuSense » n'analyse pas seize voies lui-même.
- Pas de recherche AcuSeek ni de RAID. La recherche en langage naturel est réservée aux /VPro, et la fiche technique ne mentionne pas de RAID : les quatre disques travaillent indépendamment.
- Caméras ONVIF tierces : fonctions réduites. La lecture de plaques et l'analyse VCA sont documentées « par la caméra » uniquement.
Caractéristiques techniques
| Voies IP | 16 |
|---|---|
| Bande passante entrante / sortante | 160 Mbps / 160 Mbps |
| Résolution d'enregistrement maximale | 12 MP |
| Compression | H.265+, H.265, H.264+, H.264 |
| Décodage avec IA | 2 voies en 12 MP, 3 en 8 MP, 6 en 4 MP ou 12 en 1080p (30 ips) |
| Décodage sans IA | 2 voies en 12 MP, 4 en 8 MP, 8 en 4 MP ou 16 en 1080p (30 ips) |
| Lecture simultanée | 16 voies |
| Sortie HDMI | 4K 3840 × 2160 à 30 Hz |
| Sortie VGA | 1920 × 1080 à 60 Hz |
| Affichage | HDMI et VGA indépendantes ; pas de sortie CVBS |
| Ports PoE | 16 × RJ-45 10/100 Mbps, IEEE 802.3af/at |
| Puissance PoE totale | ≤ 200 W |
| Interface réseau | 1 × RJ-45 10/100/1000 Mbps |
| Baies disque | 4 × SATA, jusqu'à 16 To par disque |
| RAID | Non documenté par le constructeur |
| Audio | 1 sortie (RCA), 1 voie bidirectionnelle (RCA) |
| Entrées / sorties alarme | 16 / 4 |
| Liaisons série | 2 × RS-485 (semi-duplex), 1 × RS-232 |
| USB | 2 × USB 2.0 en façade, 1 × USB 3.0 à l'arrière |
| Détection de mouvement 2.0 | Toutes les voies, par la caméra |
| Protection périmétrique | 2 voies en 4 MP par le NVR ; toutes les voies par la caméra |
| Reconnaissance personne / véhicule par le NVR | 2 voies en 4 MP |
| Reconnaissance de visages | 1 voie de détection et d'analyse en 8 MP, ou comparaison sur 4 voies ; 16 listes, 20 000 portraits |
| Plaques (ANPR) et VCA | Par la caméra uniquement |
| Alimentation | 100–240 V alternatif, 50/60 Hz |
| Consommation | ≤ 20 W sans disque et PoE coupé |
| Température de fonctionnement | −10 à +55 °C, 10 à 90 % HR |
| Dimensions / poids | 445 × 400 × 75 mm (1,5 U) / ≤ 5 kg sans disque |
