Description et caractéristiques
Seize voies, une sortie HDMI 8K et des entrées jusqu'à 32 MP : l'enregistreur pour quelques caméras très haute résolution affichées sur un grand écran.

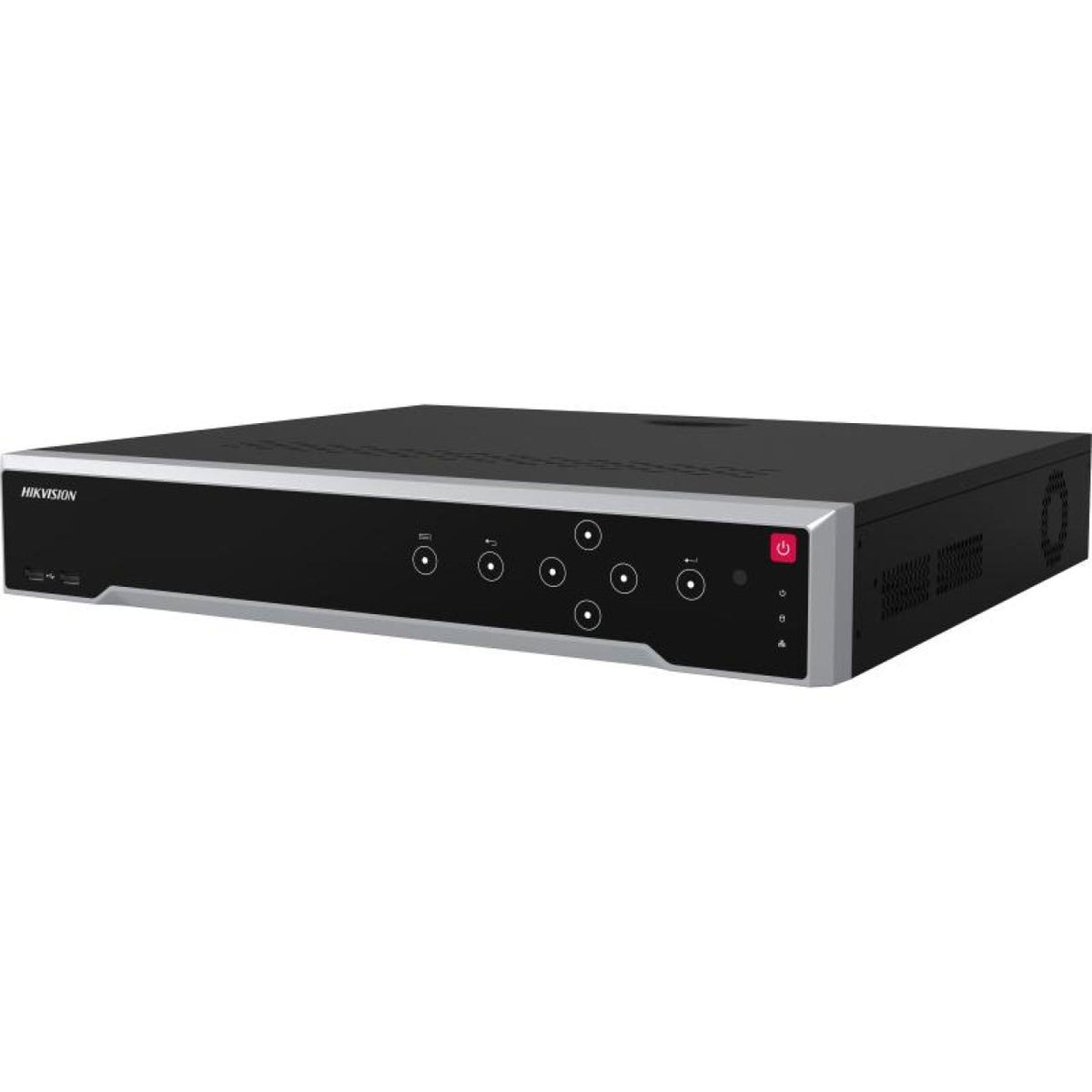

Un hall d'accueil couvert par deux caméras multi-capteurs 32 MP et une dizaine de caméras 4 MP, visualisé sur un écran 8K. Sur un enregistreur 4K, les deux caméras panoramiques perdent la moitié de leur définition dès l'affichage. Le DS-7716NI-M4 sort jusqu'à 7680 × 4320 sur HDMI 1 et accepte huit voies en 32 ou 24 MP en mode ultra HD. Ses 256 Mbps entrants couvrent seize caméras 4K en H.265, et jusqu'à huit haut-parleurs IP permettent de parler dans la zone filmée.
Les points qui comptent
- 16 voies IP, 256 Mbps entrants et 256 Mbps sortants : seize caméras 4K en H.265 enregistrées au débit natif
- Sortie HDMI 1 jusqu'en 8K 7680 × 4320 à 30 Hz : seize vignettes restent lisibles sur un seul grand écran
- Entrées jusqu'à 32 MP, et 8 voies en 32 ou 24 MP en mode ultra HD : les caméras panoramiques et multi-capteurs ne sont pas bridées
- Décodage 2 voies en 32 MP plus 2 en 8 MP, ou 40 voies en 1080p : largement au-delà des seize voies enregistrées
- Quatre baies SATA jusqu'à 16 To, plus une sortie eSATA : 64 To bruts et extension externe
- Jusqu'à 8 haut-parleurs IP, 16 entrées et 9 sorties d'alarme : l'enregistreur devient le cœur d'un dispositif de dissuasion sonore
À savoir avant de commander
- Les disques ne sont pas fournis. Quatre baies, 16 To maximum par baie.
- Aucun port PoE. Les seize caméras doivent être alimentées par un switch PoE séparé, dimensionné en puissance totale. La variante /16P existe chez Hikvision, mais ce n'est pas cette référence.
- 8K sur HDMI 1 et 4K sur HDMI 2 s'excluent. Dès que HDMI 1 passe en 8K, HDMI 2 est limitée à 1080p.
- Pas de RAID. Le constructeur le donne explicitement comme non disponible : quatre disques indépendants, et un disque perdu correspond à des enregistrements perdus.
- Ce n'est pas une machine AcuSense. Analyse vidéo, carte de chaleur, lecture de plaques et comptage de personnes sont documentés comme venant des caméras. Avec des caméras ONVIF tierces, ces fonctions ne remontent pas à l'enregistreur.
Caractéristiques techniques
| Voies IP | 16 (jusqu'à 8 voies en 32 ou 24 MP en mode ultra HD) |
|---|---|
| Bande passante entrante / sortante | 256 Mbps / 256 Mbps |
| Résolution d'enregistrement maximale | 32 MP |
| Compression | H.265+, H.265, H.264+, H.264 |
| Décodage | 2 voies en 32 MP + 2 en 8 MP, ou 10 en 8 MP, ou 20 en 4 MP, ou 40 en 1080p (30 ips) |
| Lecture simultanée | 16 voies |
| Sortie HDMI 1 | jusqu'à 8K 7680 × 4320 à 30 Hz (aussi 4K 60 Hz, 2K 60 Hz, 1080p 60 Hz) |
| Sortie HDMI 2 | jusqu'à 4K 3840 × 2160 à 60 Hz (limitée à 1080p si HDMI 1 est en 8K) |
| Sortie VGA | 1920 × 1080 à 60 Hz |
| Affichage | HDMI 1 et VGA simultanées ; HDMI 2 et VGA indépendantes |
| Sortie CVBS | 1 voie BNC (PAL 704 × 576, NTSC 704 × 480) |
| Ports PoE | Aucun — switch PoE séparé nécessaire |
| Interfaces réseau | 2 × RJ-45 10/100/1000 Mbps auto-adaptatifs |
| Baies disque | 4 × SATA, jusqu'à 16 To par disque ; 1 × eSATA |
| RAID | Non disponible |
| Audio | 1 sortie (RCA), 1 voie bidirectionnelle (RCA), jusqu'à 8 haut-parleurs IP |
| Entrées / sorties alarme | 16 / 9 ; Ctrl 12 V (1 A) piloté par la sortie 9 ; sortie 12 V 1 A |
| Liaisons série | 2 × RS-485 (semi-duplex), 1 × RS-232 |
| USB | 2 × USB 2.0 en façade, 1 × USB 3.0 à l'arrière |
| Analyse | Événements VCA (mouvement, franchissement de ligne, intrusion) ; carte de chaleur, plaques et comptage de personnes par la caméra |
| Protocoles d'accès caméra | ONVIF 2.5, RTSP |
| Alimentation | 100–240 V alternatif, 50/60 Hz |
| Consommation | ≤ 15 W sans disque |
| Température de fonctionnement | −10 à +55 °C, 10 à 90 % HR |
| Dimensions / poids | 440 × 389 × 72 mm (rack 19 pouces, 1,5 U) / ≤ 5 kg sans disque |
